Das Galvanisiergerät AFG-2988/W5A...
findet seine Anwendung im professionellen- sowie Hobbybereich. Sie ist für Anfänger als auch Profis gleichermaßen gut geeignet. Durch seine spezielle Konstruktion und einfachsten Handling, eignet sie sich ausgezeichnet zur galvanischen Beschichtung von Serien oder Einzelstücken im Tauchverfahren. Durch seine relativ geringe Größe und Gewicht ist dieses äußerst preiswerte Gerät ideal für Hobbyanwender, aber auch für Firmen interessant, wo sich die Anschaffung einer großen Galvanisationsanlage für mehrere tausend Euro nicht lohnt.
Wenn Sie größeres vorhaben...
kann in diesem Gerät- und nur in diesem Gerät, unsere größte Wanne GB-113 mit einem Fassungsvermögen von ca. 5,3 Litern eingesetzt werden. Mit dem AFG-2988/2W/5A können Sie vergolden, versilbern, verkupfern, vernickeln, verzinken, elektrolytisch reinigen usw. Sie können damit alle im Hobbybereich möglichen galvanischen Beläge auf Metalle schnell und sicher aufbringen. Mit diesem Gerät wird eine 100% molukulare Verbindung erreicht, die einen hervorragenden Korrosionsschutz und optimale Leitfähigkeit bildet. Dieses Verfahren entspricht genau dem industriellen Verfahren, nur ebend im kleineren Masstab.
Hinweis:
Die Anlage AFG-2988/2W5A Premium kann bei Verwendung der mitgelieferten PP-Wanne zum Anodisieren von Aluminium vor der Eloxierung genutzt werden !
Komfortables Galvanisiergerät mit hoher Funktionalität
Das kräftige und kompakte Gerät hat bewährte Features wie z.B. Warenbewegung, zusätzliche Stromausgänge oder digitale Anzeigen für Volt und Ampere. Die benötigte Ausgangsspannung kann über separate Regler stufenlos eingestellt werden, wobei der eine zur Grobeinstellung und der andere zur Feinjustierung dient. Die zwei 3 stelligen Anzeigen für Spannung und Strom ermöglichen eine gute Ablesegenauigkeit bei jedem Blickwinkel.
Die zwei äußeren Anodenbrücken sind beweglich und unabhängig von einander einstellbar. Diese Anodenbrücken können jeweils um ca. 1-6 cm den Objekt gegenüber gestellt werden. Somit ist es bei diesem Gerät möglich, aktiv die Stromstärke zu beeinflussen. Wird die Anode weiter an das Objekt geführt erhöht sich die Stomstärke, wird sie weiter weggenommen sinkt sie.
Zur allseitigen und gleichmäßigen Beschichtung, hat dieses Gerät selbstverständlich auch eine abschaltbare Warenbewegung mit beleuchtetem Schalter. Bei dieser horizontalen Warenbewegung werden die angehängten Galvanisationsteile an der mittleren Galvanikbrücke um ca. 30 mm nach links und rechts bewegt. Es findet also eine horizontale Gesamthubbewegung des Werkstückes um ca. 30mm entlang der Anoden statt. Mit einer Warenbewegung und der dadurch resultierenten Durchmischung des Bades wird die beste Streuung der Metallionen auf das Galvanisationsobjekt gewährleistet und eine sehr viel bessere Oberflächenqualität erreicht.
Zur Anwendung: Stellen Sie eine Galvanikwanne unter die mittlere Kathode mit der Warenbewegung. Wir empfehlen aus Platzgründen dabei mindestens eine Wanne GB-112 zu verwenden. Die eingebaute Warenbewegung muss sich während der Galvanisation mit der Ware in der Wanne völlig frei bewegen können. Es muss auch noch Platz für mindestens eine Anode vorhanden sein.
Bestücken Sie einen Warenträger mit den vorbereiteten Werkstücken und hängen Sie diesen in seine Position unter der mittleren Galvanikbrücke. Anschließend wird so viel entsprechender Elektrolyt in die Wanne gegeben, bis das letzte Galvanisationsobjekt, davon vollständig bedeckt ist. Die vordere Anodenbrücke wird jetzt an den Rand der Wanne gebracht und mit den/der passenden Anode bestückt. Die Galvanisation kann nun wie gewohnt beginnen. Soll zwischenzeitlich der Galvanisationsfortschritt begutachtet werden, kann man die Warenbewegung stoppen. Ein Objekt kann mit der optional erhältlichen Galvanozange entnommen und auch wieder eingehängt werden. Nach der Galvanisierung wird der Warenhalter mit der Ware vorsichtig entnommen.
Das Gerät besitzt zusätzlich noch einen plus und minus Ausgang, den Sie für den Betrieb eines Handgalvanisationsgerätes oder ganz einfach in der Werkstatt zur freien Verwendung nutzen können. Alle lieferbaren Anoden und Hilfsmittel für dieses Gerät finden Sie in unserem Shop.

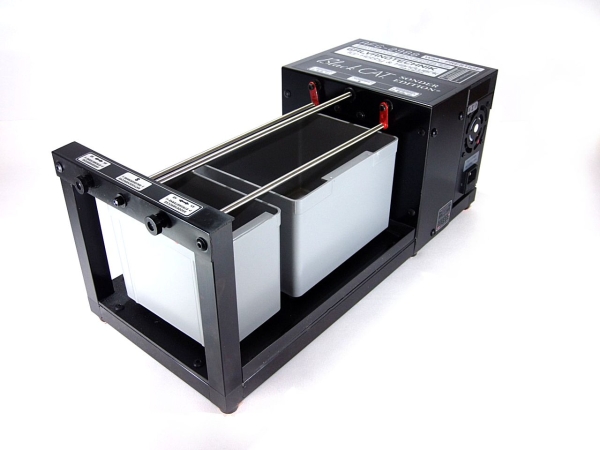

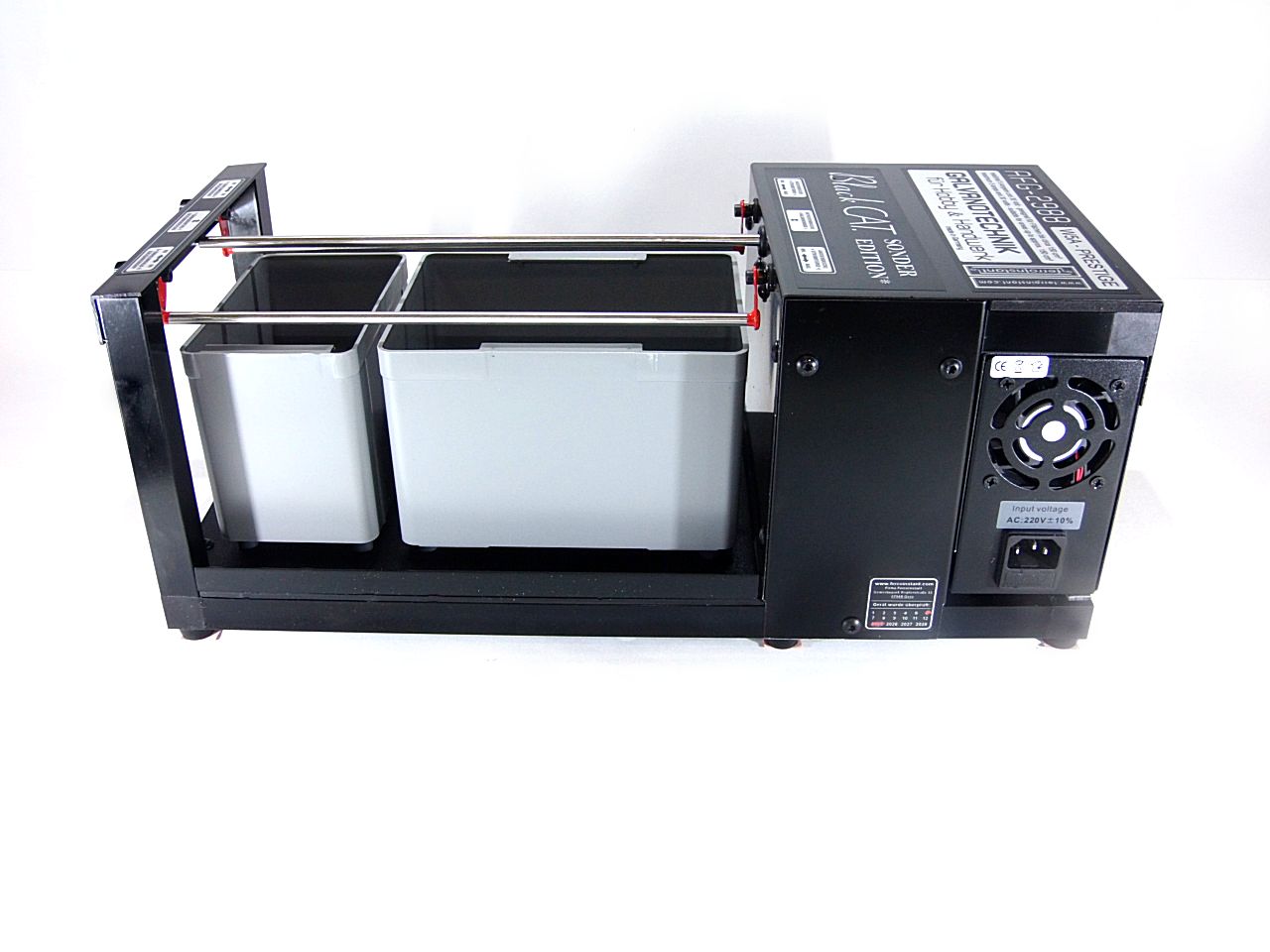

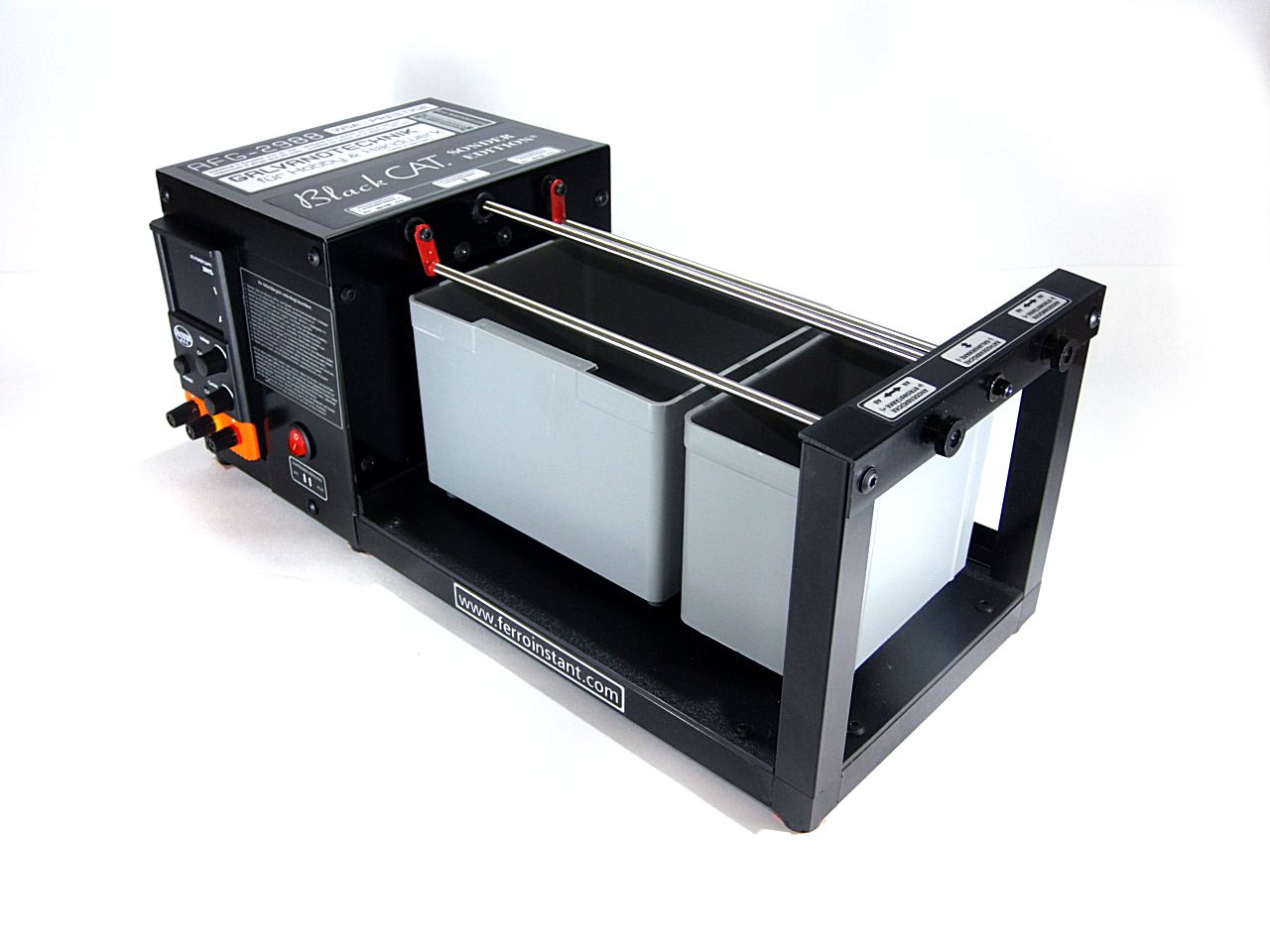

Mögliche Stellvarianten der PP-Galvanikwannen
Folgende Varianten des Einsatzes der Galvanikwannen GB-111, 112, 113 sind bei diesem Gerät möglich:mit 1 PS Wanne grau GB-111 ca.13,5x8,5x11cm

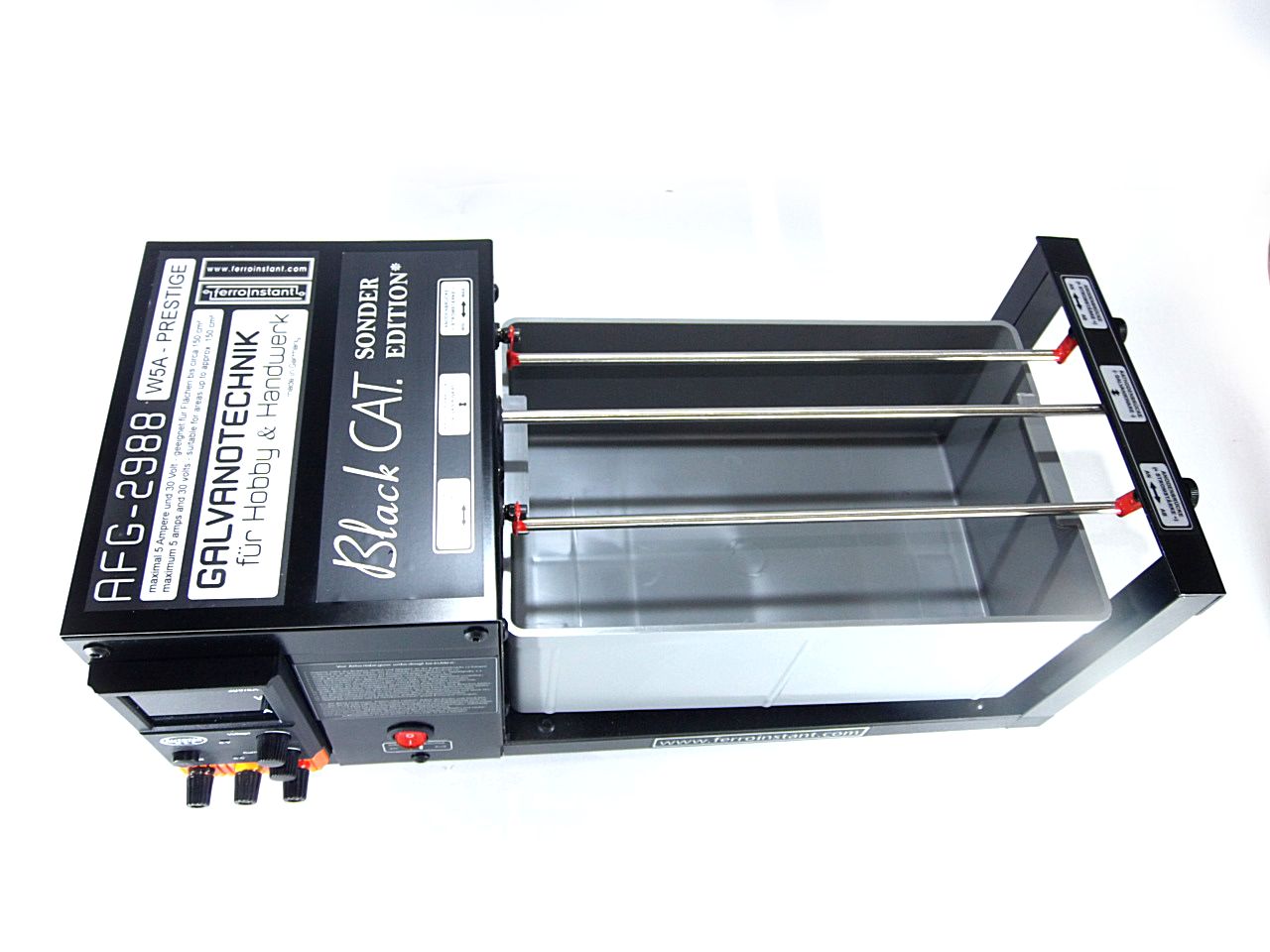

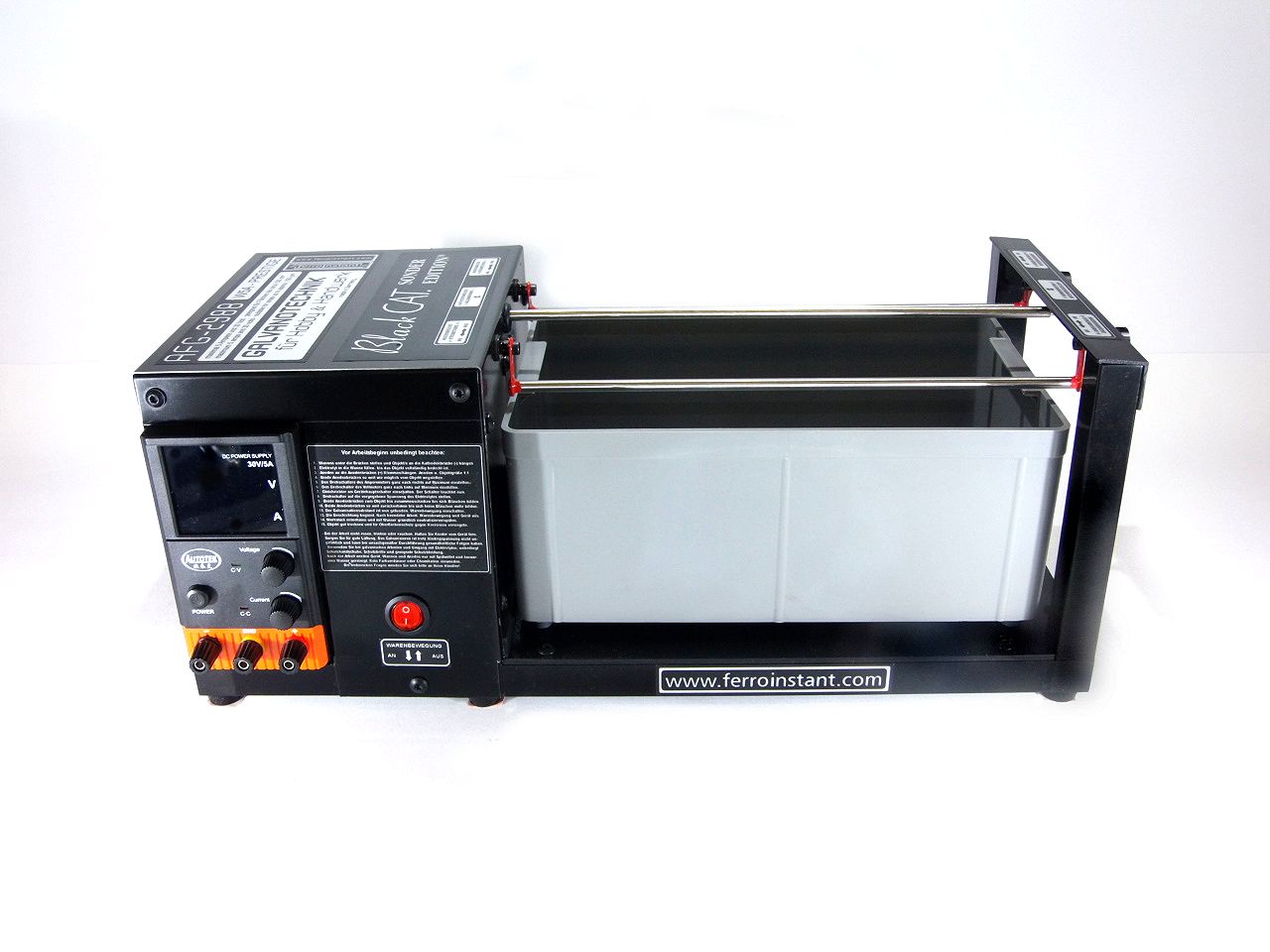

mit 1 PS Wanne grau GB-113 ca.27,5x17,5x11cm
mit 1 PS Wanne grau GB-112 ca.17,5x13,5x11cm
mit 2 PS Wannen grau GB-112 ca.17,5x13,5x11cm
mit 2 PS Wannen grau GB-111 ca.13,5x8,5x11cm

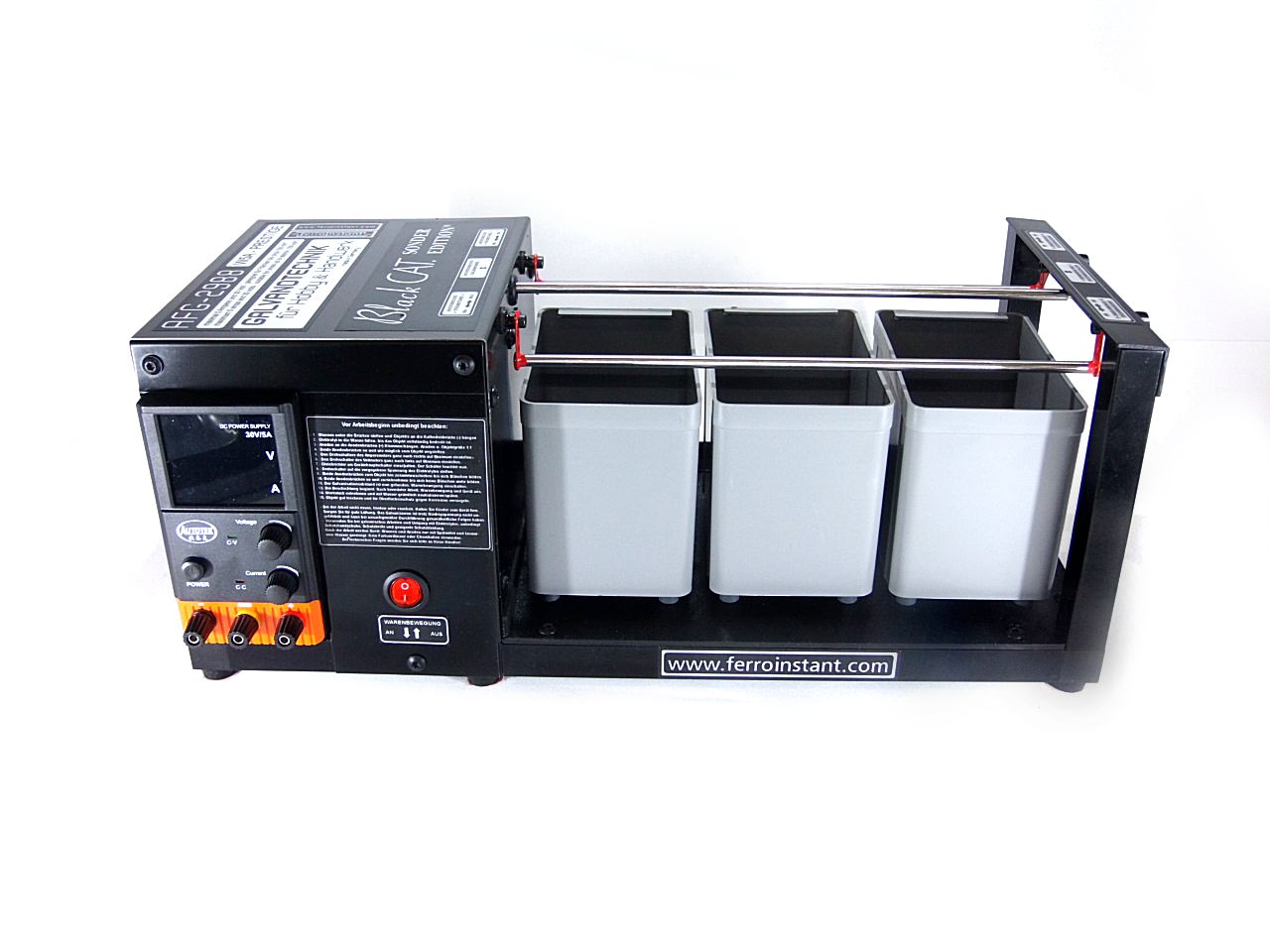

mit 3 PS Wannen grau GB-111 ca.13,5x8,5x11cm

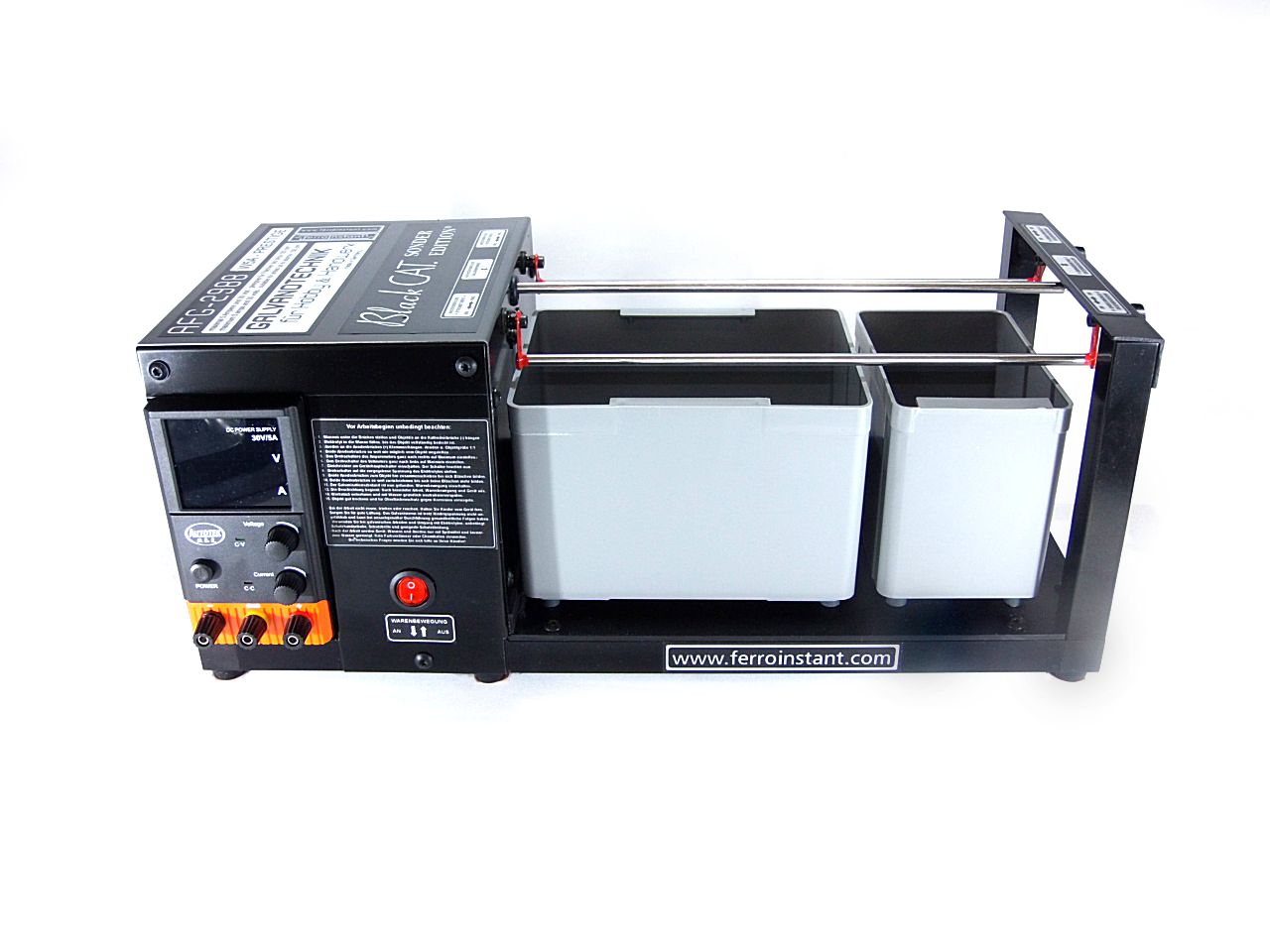

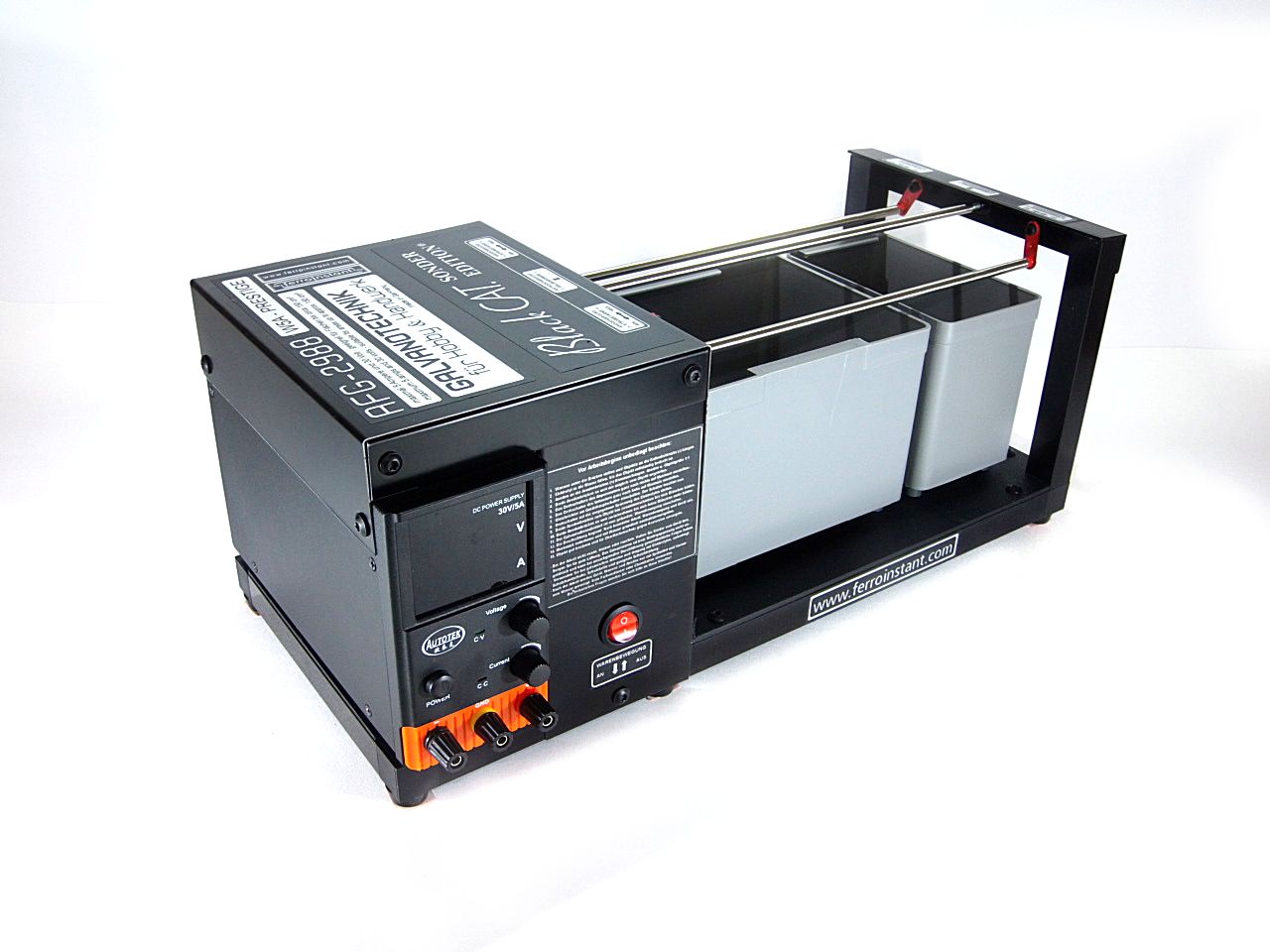

mit 2 PS Wannen grau GB-112 u. GB-111 ca.17,5x13,5x11 u. 13,5x8,5x11cm
Abbildung ähnlich
1x Galvanisationsgerät AFG-2988/2W5A mit Galvanikwanne/n nach Wahl
1x Netzverbinder (250 Volt)
1x CD "GalvanoTechnik für Einsteiger- leicht erklärt" (Gesamtpaket)
| Elektrische Angaben: | |
| Anzeige Auflösung | Spannung 0.1V Strom 0.01A |
| Anzeigegenauigkeit | (Spannung) ±1% +2 digits, (Strom) ±2% +2 digits |
| Ausgangsleistung | 150W |
| Ausgangsspannung | stufenlos regelbar 0-30V |
| Ausgangsstrom | Stufenlos regelbar 0-5 A |
| Hochspannungstest | Leckstrom ≤ 1mA (Test Bedingung: Eingang gegen Masse 1700VAC/2s) |
| Isolationswiderstand | ≥ 7MΩ (Test Bedingung:Eingang gegen Masse 500VDC/5s |

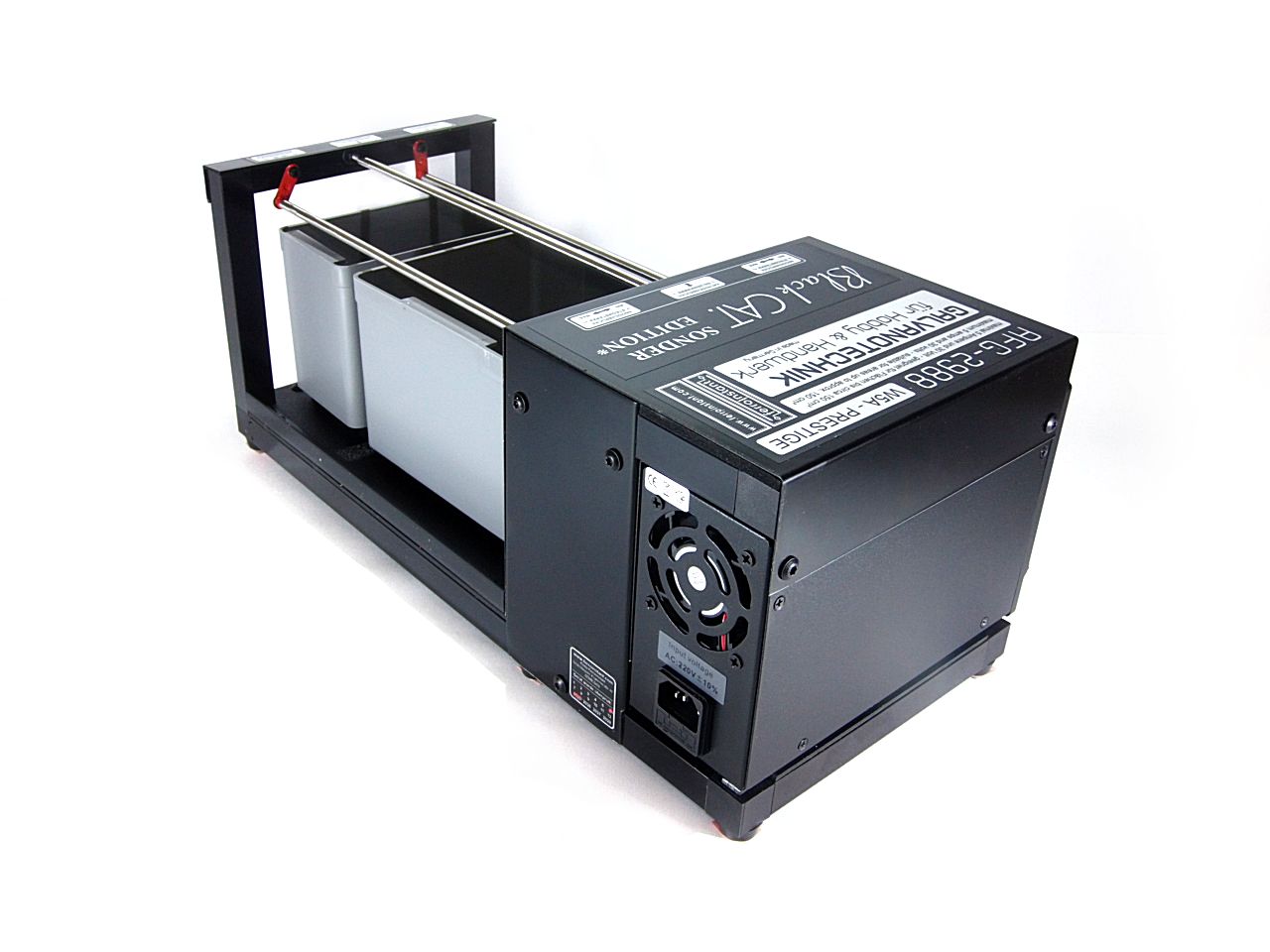

| Kühlung | Thermostat gesteuerter Lüfter |
| Netzspannung | 230V / 50Hz |
| Restwelligkeit | ≤ 3 mV rms (bei 30V / 3A) |
| Schutzschaltung | Strombegrenzung Kurzschlussfest Übertemperatur Schutz |
| Spannungsgenauigkeit | ± 0.5% |
| Stabilität | stabilisiert und kurzschlussfest ≤ 0.3% (bei 30V / 3A) |
| Stromgenauigkeit | ± 0.5% |
| Mechanische Angaben: | |
| Abmessungen | ca. 220 * 480 * 190 (L * B * H) |
| Betriebsbedingung | 0-40 ℃; rel. Luftfeuchtigkeit <80% |
| Gewicht ohne Wannen | ca. 4,0 Kg |
| Lagerung | rel. Luftfeuchtigkeit <80% |
| Mögliche Wannen | GB-111, GB-112, GB-113 |
| Mögliche Werkstückgröße | Teile bis ca. 150 cm² Oberfläche |
| Regelung Anodenbrücken | mechanisch verstellbar |
| Regelung Spannung/Strom | jeweils zwei Regler zur Grob- und Feineinstellung |
| Stromausgangsbuchsen | 4 mm Sicherheits-Laborbuchsen |
| Warenbewegung | Zuschaltbar, 8 Hub/min, Verfahrweg 35mm |
Allgemeines:
Zum Gerät:
Hinweis:
Zur Galvanisation:
Während der Galvanisierung können sich elektrischen Werte durch verschiedene Faktoren verändern, deshalb immer den Galvanisationsfortschritt beobachten, und gegebenenfalls nachregeln! Möglicherweise ist Ihr Objekt größer, als die verfügbare Stromstärke. In diesem Fall dauert der Galvanisationsprozess nur länger - hat aber keinen Einfluss auf die Qualität des Ergebnisses.
2.Chemische Vorbereitung des Werkstückes: Entfetten, Aktivierung, danach Spülen.
3.Das eigentliche Galvanisieren: Verzinken, Verkupfern, Vernickeln, Verchromen, Vergolden, Versilbern, danach Spülen.
4.Nachbehandlung: das fertige Werkstück versiegeln, wachsen, lacken usw.
Spannungsangaben für die angebotenen Elektrolyte von FERROINSTANT:
Kupferbad Sauer Tauchgalvanik 1,5-2,3V Stiftgalvanik 2-2,3V,
Kupferbad Alkalisch Tauchgalvanik 2-4,5V Handgalvanik 2-4V,
Nickelbad Hochglanz Tauchgalvanik 5-15V Handgalvanik 8-14V,
Nickelbad Matt Tauchgalvanik 2-4V,
Zinknickelbad Hochglanz Tauchgalvanik 1,5-2,0V Handgalvanik 1,5-2,0V,
Zinknickelbad Seidenmatt Tauchgalvanik 1,5-2,5V Handgalvanik 1,5-2,2V,
Chromelektrolyt Tauchgalvanik 1,5-2,0V Handgalvanik 1,5-2,0V,
Goldelektrolyt 6V.
Beachten Sie zusätzlich noch die Beschreibung und Hinweise zu diesem Thema auf der Angebotsseite des Artikels.
Kurzcharakteristiken der von FERROINSTANT angebotenen Kleingalvaniken:
| Modell | Maximaler | Galvanisierbare | Mögliche | Mögliche | Mögliche | Mit |
| 2A | ca.60cm² | ja | ja | nein | nein | |
| 3A | ca.90cm² | ja | ja | nein | nein | |
| 2A | ca.60cm² | ja | ja | nein | nein | |
| 2A | ca.60cm² | ja | ja | nein | ja | |
| 3A | ca.90cm² | ja | ja | nein | ja | |
| 5A | ca.150cm² | ja | ja | ja | ja |
Sicherheitshinweise:
- Das Gerät darf nur an ein Stromnetz angeschlossen werden, dessen Spannung, und Frequenz mit den Angaben auf dem Typenschild des Gleichrichters übereinstimmen.
- Den Netzstecker nie an der Zuleitung (Kabel) aus der Steckdose ziehen!
- Das Gerät nicht in Betrieb nehmen wenn die Zuleitung beschädigt ist, das Gehäuse oder andere sichtbare Beschädigungen aufweist.
- Sich bewegende oder stromführende Teile sind aus funktionellen Gründen nicht abgedeckt, seien Sie deswegen vorsichtig.
- Verwenden Sie beim Umgang mit Elektrolyten Schutzhandschuhe und passende Kleidung.
- Das Gerät sofort bei Rauch oder brenzligen Geruch ausschalten.
- Vor Wartung oder Reinigung darauf achten, das das Gerät ausgeschaltet und der Netzstecker gezogen ist.
- Reparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Eingriffe können erhebliche Gefahren entstehen. Wenden Sie sich bei einer nötigen Reparatur an Ihren Händler oder den Hersteller.
- Greifen Sie nicht in die Elektrolytflüssigkeit.
- Sorgen Sie für ausreichende Lüftung, nicht rauchen oder essen. Halten Sie das Gerät von Kindern fern
- Bei Nichtgebrauch verwahren Sie bitte den Elektrolyt im Originalbehälter oder in einem geschlossenem, dunklen Gefäß auf.
Allgemeine Hinweise:
- Gerät und Wannen nur mit Spülmittel und Wasser säubern. Keine Lösungsmittel verwenden. Säubern Sie nach Verwendung des Gerätes die Galvanisierwanne/n und Anode/n. Die Anoden werden nach Bedarf mit unseren Schleifpads oder Stahlwolle der Größe 0 gesäubert.
- Wenn keine Stromstärke, bzw. die Stromdichte erreicht wird: Elektrolyt erneuern, Anode, Kathode oder Kontakte reinigen und überprüfen
- Blättert die aufgebrachte Galvanikschicht ab, war eventuell das Objekt nicht genug entfettet oder die Stromdichte zu hoch
- Sieht die aufgebrachte neue Galvanikschicht dunkel oder braun aus, war eventuell der Strom zu hoch
- Ist der Überzug rau und porig, ist das Bad verunreinigt, Bad säubern oder ersetzen
So wird Antikes wieder schön und altes wieder glänzend
… innovativ und effektiv ...
Galvanisieren ist trotz Niedrigspannung nicht ungefährlich und kann bei unsachgemäßer Durchführung, gesundheitliche Folgen haben! Die Benutzung des Galvanisationsgerätes erfolgt auf eigene Gefahr. Ferroinstant übernimmt keine Haftung für Schäden jeglicher Art
Zur Beachtung:
Das gesamte Dokument ist urheberrechtlich geschützt und geistiges Eigentum des Verfassers! Es darf zu privaten Zwecken kopiert und weitergegeben werden, sofern es vollständig und unverändert bleibt. Jegliche Veröffentlichung (Internet, Medien), oder insbesondere der kommerziellen Nutzung, bedarf der schriftlichen Zustimmung des Autors.
© 2019 Firma FERROINSTANT Ausgabe 7/2501
Technische Änderungen vorbehalten.
