Funktionale Kleingalvanikanlage AFG-2988/W3A PREMIUM für Hobby und Beruf ...
Die Kleingalvanikanlage ist für Hobbyanwender und den professionellen Einsatz im Beruf gleichermaßen geeignet. Sie können damit vergolden, versilbern, verkupfern, vernickeln, verzinken, elektrolytisch reinigen usw. Mit der Kleingalvanikanlage AFG-2988/2W3A PREMIUM können Sie galvanische Beläge auf Metalle aufbringen und damit einen ausgezeichneten Korrosionsschutz sowie eine optimale Leitfähigkeit herstellen.
Die Kleingalvanikanlage AFG-2988/2W3A PREMIUM lässt sich für die Galvanisierung von Einzelobjekten und für die Anfertigung ganzer Serien einsetzen. Das Galvanisationsverfahren mit diesem Galvanisiergrät entspricht dabei genau dem industriellen Verfahren- nur ebend im kleineren Masstab, ist deutlich günstiger im Preis und kompakter gebaut.
Komfortables Galvanisiergerät mit hoher Funktionalität und Einstellmöglichkeiten

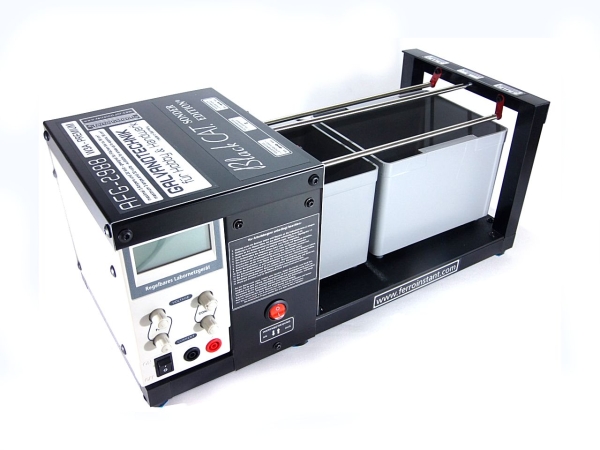

Das kräftige kompakte Gerät hat bewährte Features wie z. B. eine Warenbewegung, zusätzliche Stromausgänge oder digitale Anzeigen für Volt und Ampere. Der Spannungsausgang ist von 0-30V stufenlos regelbar. Die Regler für die Ausgangsspannung können über separate Regler stufenlos eingestellt werden, wobei der eine zur Grobeinstellung und der andere zur Feinjustierung dienen. Die Hintergrundbeleuchtung für Spannung und Strom ermöglichen eine gute Ablesegenauigkeit bei jedem Blickwinkel.

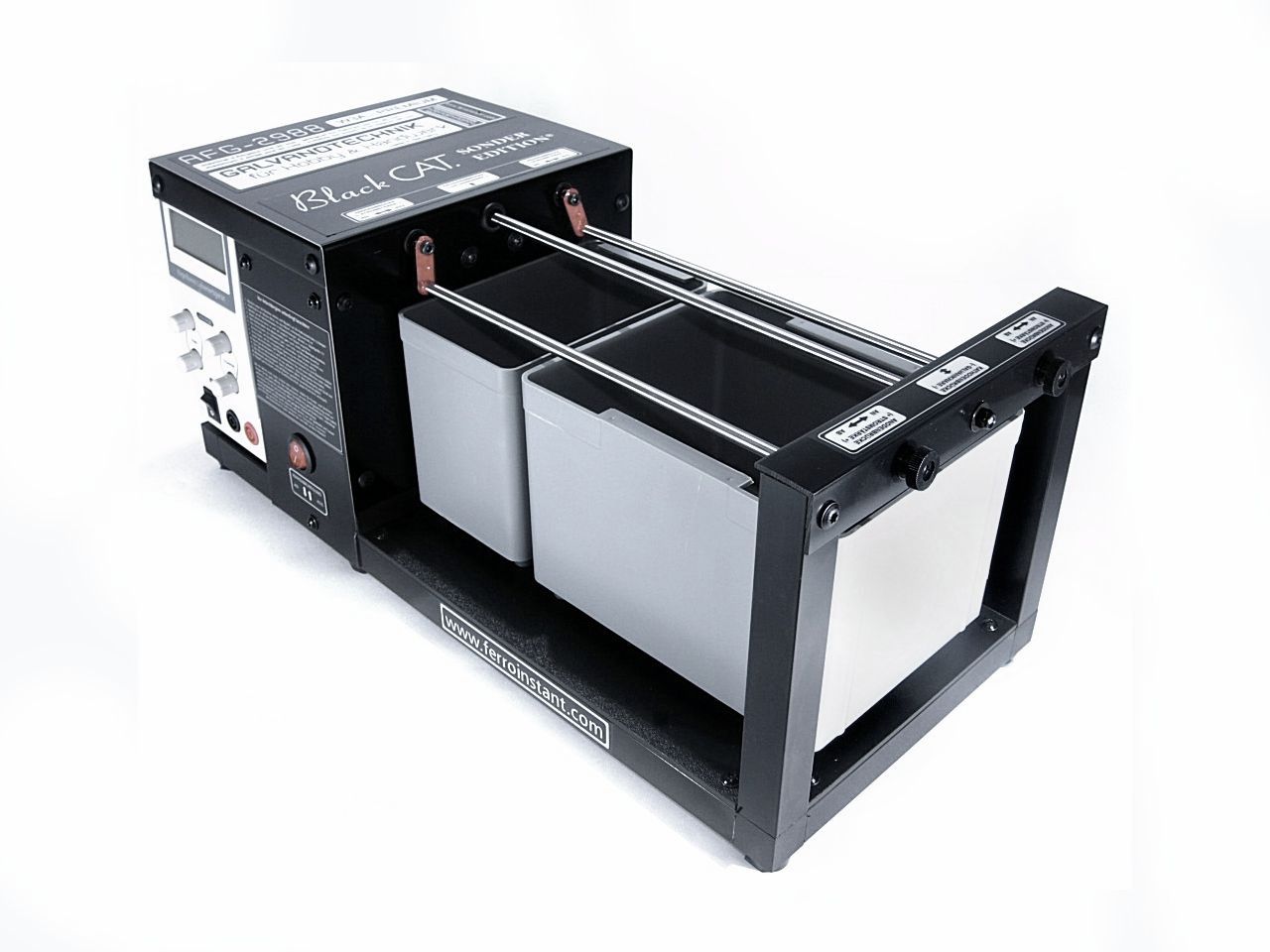

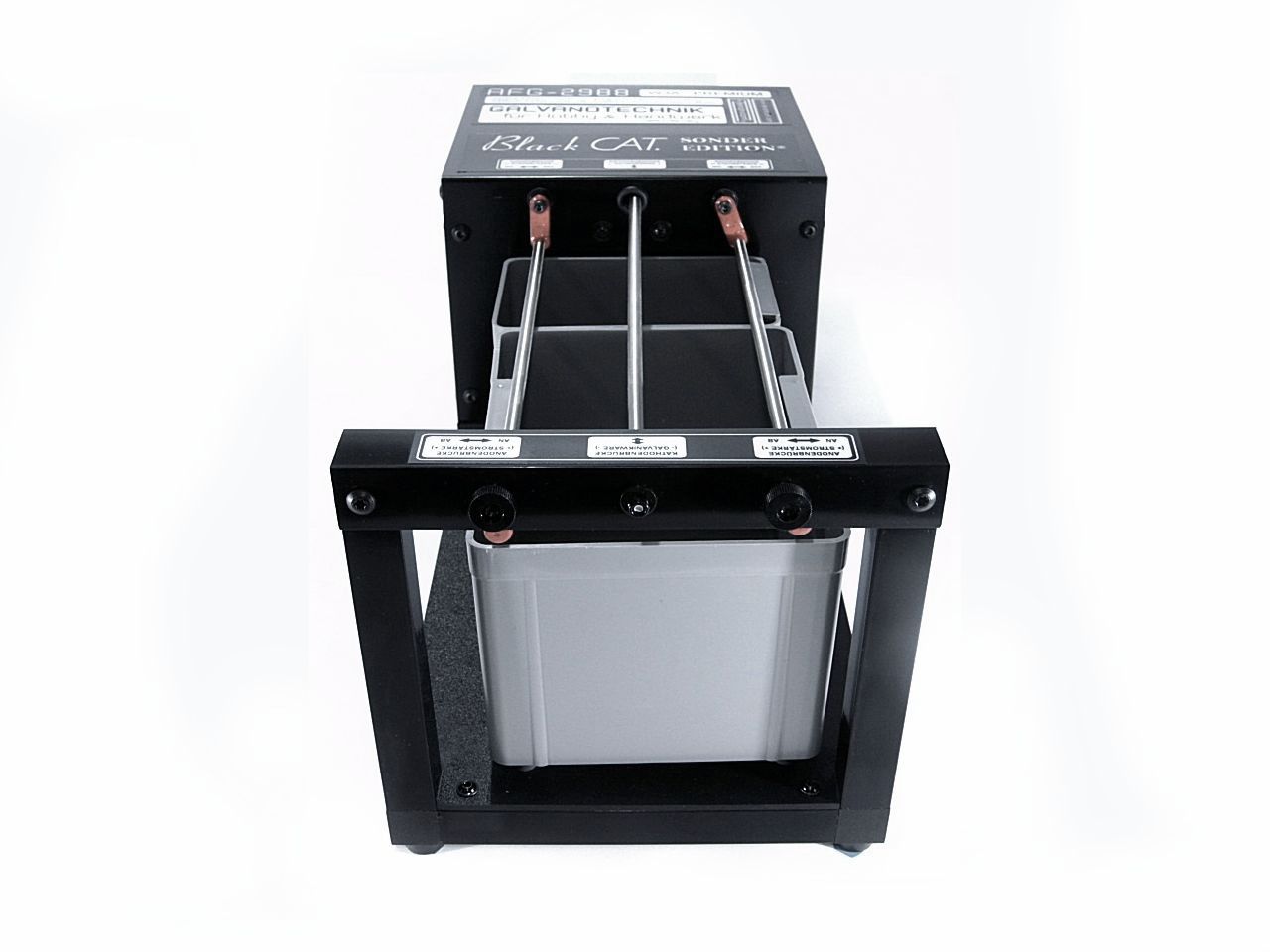

Die zwei äußeren Anodenbrücken sind beweglich und unabhängig von einander einstellbar. Diese Anodenbrücken können jeweils um ca. 1-6cm den Objekt gegenüber gestellt werden. Somit ist es bei diesem Gerät möglich, aktiv die Stromstärke zu beeinflussen. Wird die Anode weiter an das Objekt geführt erhöht sich die Stomstärke, wird sie weiter weggenommen sinkt sie. Zur allseitigen und gleichmäßigen Beschichtung, hat dieses Gerät eine zu/abschaltbare Warenbewegung mit beleuchteten Schalter. Bei dieser horizontalen Warenbewegung werden die Galvanisationsteile an der mittleren Galvanikbrücke um ca. 30 mm nach links und rechts bewegt. Es findet eine horizontale Gesamthubbewegung des Werkstückes um ca. 30mm entlang der Anoden statt. Dies ist vor allem bei stark hinterschnitten Teilen, wie es beim Schmuck im allgemeinen der Fall ist, sehr wichtig. Mit einer Warenbewegung und der dadurch resultierenten Durchmischung des Bades wird die beste Streuung der Metallionen auf das Galvanisationsobjekt gewährleistet und eine sehr viel bessere Oberflächenqualität erreicht.
Zur Anwendung: https://ferroinstant.com/info/Bedienungsanleitung-fuer-Galvanisiergeraet--Galvanik.htmlStellen Sie eine Galvanikwanne unter die mittlere Kathode mit der Warenbewegung. Wir empfehlen aus Platzgründen dabei mindestens eine Wanne GB-112 zu verwenden. Die eingebaute Warenbewegung muss sich während der Galvanisation mit der Ware in der Wanne völlig frei bewegen können. Es muss auch noch Platz für mindestens eine Anode vorhanden sein.
Bestücken Sie einen Warenträger mit den vorbereiteten Werkstücken und hängen Sie diesen in seine Position unter der mittleren Galvanikbrücke. Anschließend wird so viel entsprechender Elektrolyt in die Wanne gegeben, bis das letzte Galvanisationsobjekt, davon vollständig bedeckt ist. Die vordere Anodenbrücke wird jetzt an den Rand der Wanne gebracht und mit den/der passenden Anode bestückt. Die Galvanisation kann nun wie gewohnt beginnen. Soll zwischenzeitlich der Galvanisationsfortschritt begutachtet werden, kann man die Warenbewegung stoppen. Ein Objekt kann mit der optional erhältlichen Galvanozange entnommen und auch wieder eingehängt werden. Nach der Galvanisierung wird der Warenhalter mit der Ware vorsichtig entnommen.
Das Gerät besitzt zusätzlich noch einen plus und minus Ausgang, den Sie für den Betrieb eines Handgalvanisationsgerätes oder ganz einfach in der Werkstatt zur freien Verwendung nutzen können. Alle lieferbaren Anoden und Hilfsmittel für dieses Gerät finden Sie in unserem Shop.
Mögliche Stellvarianten der PP-Galvanikwannen
Folgende Varianten des Einsatzes der Galvanikwannen GB-111, 112, 113 sind bei diesem Gerät möglich:
mit 2 PS Wannen grau GB-111 ca.13,5x8,5x11cm
mit 1 PS Wanne grau GB-112 ca.17,5x13,5x11

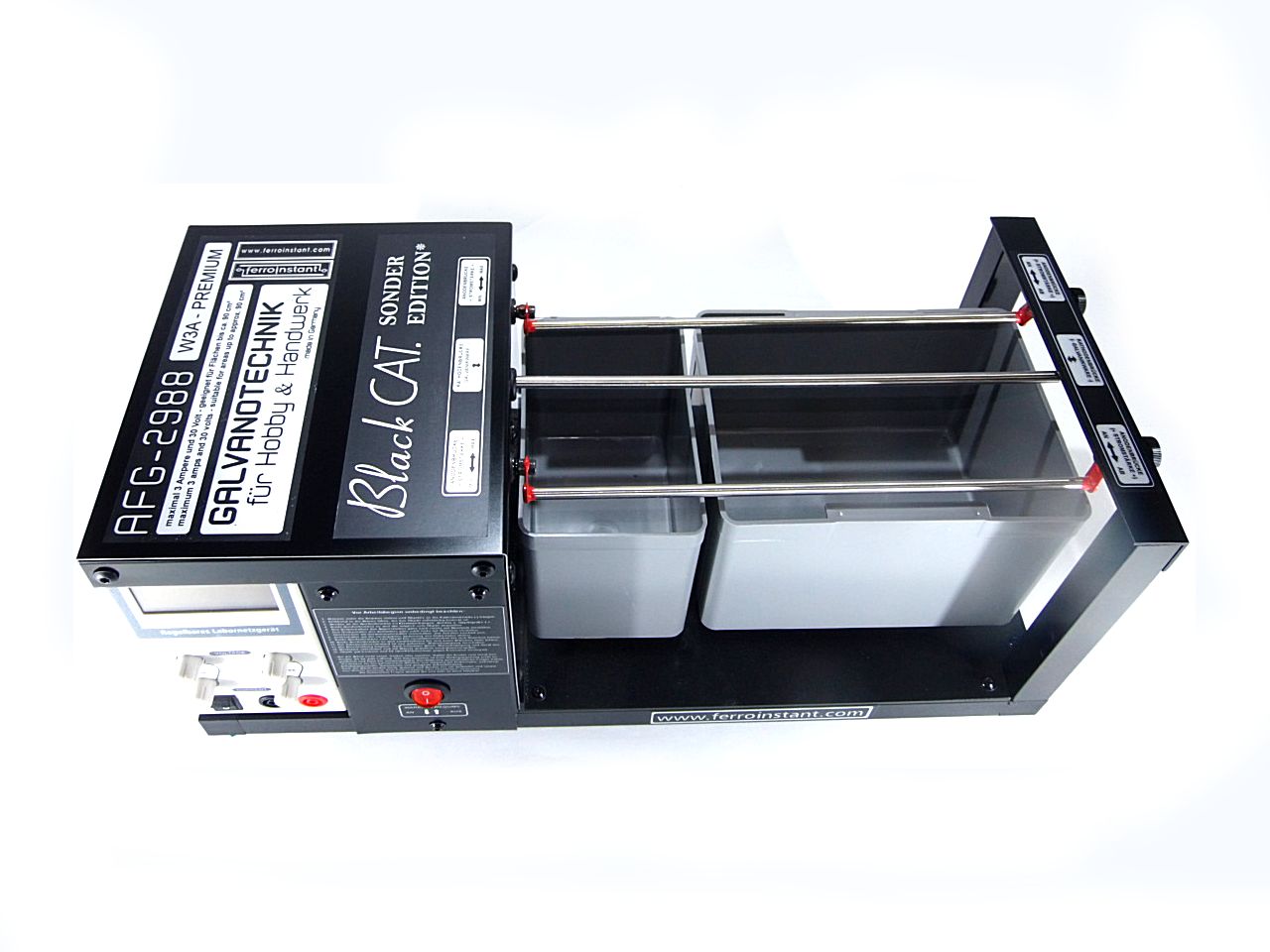

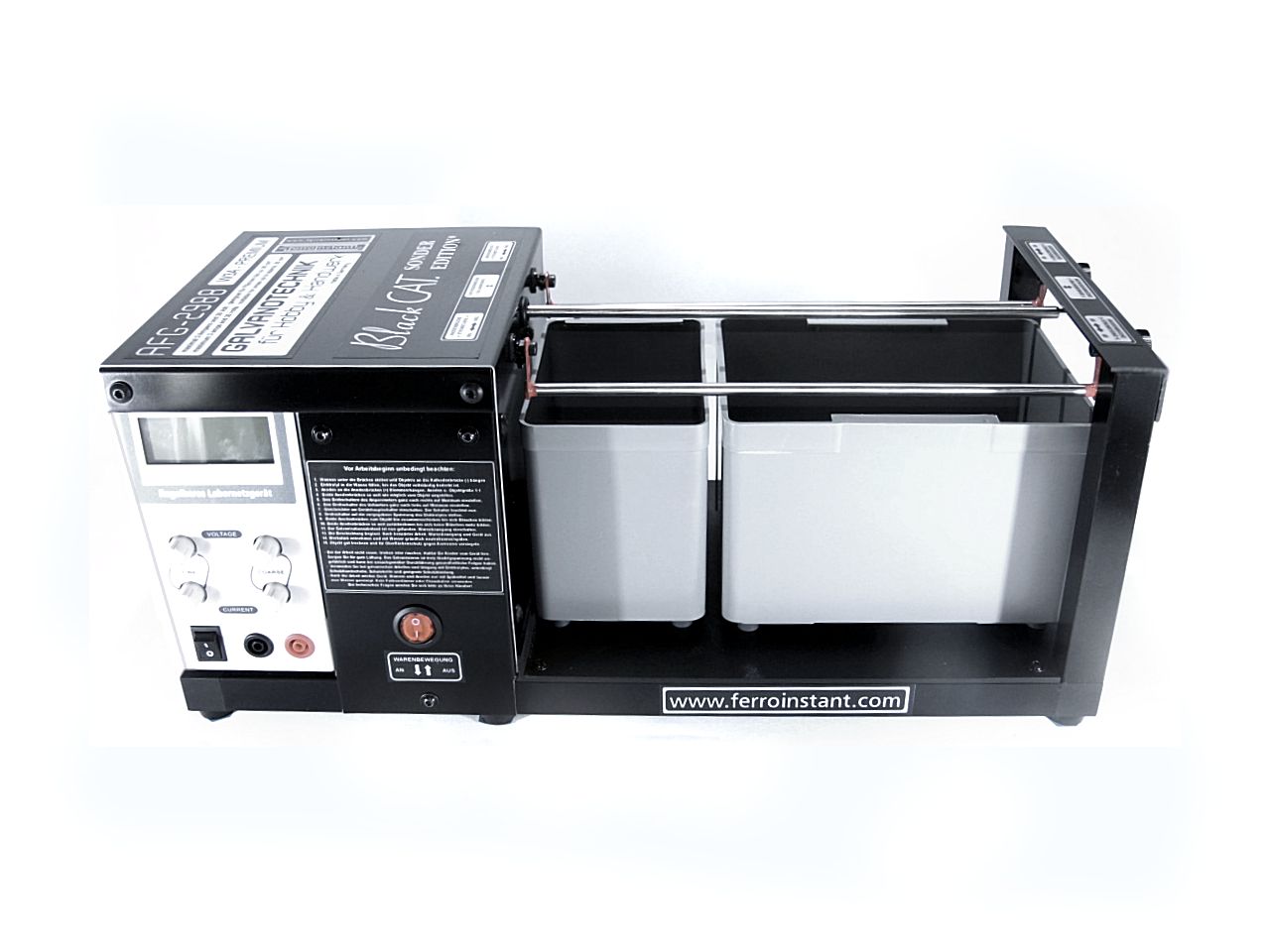

mit 2 PS Wannen grau GB-112 u. GB-111 ca.17,5x13,5x11 u. 13,5x8,5x11cm
mit 3 PS Wannen grau GB-111 ca.13,5x8,5x11cm
(Abbildung ähnlich)
Die vielfältigen Möglichkeiten ausschöpfen ist hiermit einfacher denn je. Heute geht es fast gar nicht anders, als es einfach zu testen und zu probieren und genau damit bekommen Sie die nötigen Hilfsmittel in die Hand. Dieses Hilfsmittel ist komplett und vollständig und Sie müssen auf keinen Fall weitere Hürden in Kauf nehmen. Vielleicht möchten Sie ja bei Ihrem Modellbau endlich voran kommen? Dann ist es ganz einfach möglich, sich diese Handgalvanisier Sets zu kaufen. Damit werden Sie nicht nur Projekte für sich selbst umsetzen, sondern auch für Freunde oder Bekannte. Diese Kleingalvanik Sets sind perfekt für Anfänger, aber auch Profis in diesem Bereich. Zudem können Sie damit Schmuck und Kleinteile veredeln. Es wird Ihnen sogar recht viel Spaß machen.
Im Tauchverfahren veredeln gelingt nun einfacher denn je. Das nötige Hilfsmittel erhalten Sie nun hier. Sie können damit ein völlig neues Hobby erlernen oder einfach nach Lust und Laune testen. Sie sind garantiert von den tollen Ergebnissen begeistert und können gar nicht mehr damit aufhören. Es ist eine tolle Möglichkeit etwas schönes zu erschaffen. Testen Sie es einfach. Es lässt sich von Frauen und Männern benutzen. Sie können also gar nicht anders, als es einfach für sich zu entdecken und zu testen.
07549 Gera, Gewerbepark Keplerstraße 33
office@ferroinstant.eu
1x Netzverbinder (250 Volt)
1x CD "GalvanoTechnik für Einsteiger- leicht erklärt" (Gesamtpaket)
Elektrische Angaben: | |
Anzeige Auflösung | Spannung 0.1V Strom 0.01A |
Anzeigegenauigkeit | (Spannung) ±1% +2 digits, (Strom) ±2% +2 digits |
Ausgangsleistung | 90W |
Ausgangsspannung | stufenlos regelbar 0-30V |
Ausgangsstrom | Stufenlos regelbar 0-3 A |
Hochspannungstest | Leckstrom ≤ 1mA (Test Bedingung: Eingang gegen Masse 1700VAC/2s) |
Isolationswiderstand | ≥ 7MΩ (Test Bedingung:Eingang gegen Masse 500VDC/5s |
Kühlung | Thermostat gesteuerter Lüfter |
Netzspannung | 230V / 50Hz |
Restwelligkeit | ≤ 3 mV rms (bei 30V / 3A) |
Schutzschaltung | Strombegrenzung Kurzschlussfest Übertemperatur Schutz |
Spannungsgenauigkeit | ± 0.5% |
Stabilität | stabilisiert und kurzschlussfest ≤ 0.3% (bei 30V / 3A) |
Stromgenauigkeit | ± 0.5% |
Mechanische Angaben: | |
Abmessungen | ca. 220 * 460 * 190 (L * B * H) |
Betriebsbedingung | 0-40 ℃; rel. Luftfeuchtigkeit <80% |
Gewicht ohne Wannen | ca. 4,0 Kg |
Lagerung | rel. Luftfeuchtigkeit <80% |
Mögliche Wannen | GB-111, GB-112 |
Mögliche Werkstückgröße | Teile bis ca. 90 cm² Oberfläche |
Regelung Anodenbrücken | mechanisch verstellbar |
Regelung Spannung/Strom | jeweils zwei Regler zur Grob- und Feineinstellung |
Stromausgangsbuchsen | 4 mm Sicherheits-Laborbuchsen |
Warenbewegung | Zuschaltbar, 5-6 Hub/min, Verfahrweg 35mm |
Kurzanleitung und Hinweise für Kleingalvanikanlagen der Serie AFG-2988
Allgemeines:
Zum Gerät:
Hinweis:
Zur Galvanisation:
Während der Galvanisierung können sich elektrischen Werte durch verschiedene Faktoren verändern, deshalb immer den Galvanisationsfortschritt beobachten, und gegebenenfalls nachregeln! Möglicherweise ist Ihr Objekt größer, als die verfügbare Stromstärke. In diesem Fall dauert der Galvanisationsprozess nur länger - hat aber keinen Einfluss auf die Qualität des Ergebnisses.
2.Chemische Vorbereitung des Werkstückes: Entfetten, Aktivierung, danach Spülen.
3.Das eigentliche Galvanisieren: Verzinken, Verkupfern, Vernickeln, Verchromen, Vergolden, Versilbern, danach Spülen.
4.Nachbehandlung: das fertige Werkstück versiegeln, wachsen, lacken usw.
Spannungsangaben für die angebotenen Elektrolyte von FERROINSTANT:
Kupferbad Sauer Tauchgalvanik 1,5-2,3V Stiftgalvanik 2-2,3V,
Kupferbad Alkalisch Tauchgalvanik 2-4,5V Handgalvanik 2-4V,
Nickelbad Hochglanz Tauchgalvanik 5-15V Handgalvanik 8-14V,
Nickelbad Matt Tauchgalvanik 2-4V,
Zinknickelbad Hochglanz Tauchgalvanik 1,5-2,0V Handgalvanik 1,5-2,0V,
Zinknickelbad Seidenmatt Tauchgalvanik 1,5-2,5V Handgalvanik 1,5-2,2V,
Chromelektrolyt Tauchgalvanik 1,5-2,0V Handgalvanik 1,5-2,0V,
Goldelektrolyt 6V.
Beachten Sie zusätzlich noch die Beschreibung und Hinweise zu diesem Thema auf der Angebotsseite des Artikels.
Kurzcharakteristiken der von FERROINSTANT angebotenen Kleingalvaniken:
Modell |
Maximaler |
Galvanisierbare |
Mögliche |
Mögliche |
Mögliche |
Mit |
2A |
ca.60cm² |
ja |
ja |
nein |
nein |
|
3A |
ca.90cm² |
ja |
ja |
nein |
nein |
|
2A |
ca.60cm² |
ja |
ja |
nein |
nein |
|
2A |
ca.60cm² |
ja |
ja |
nein |
ja |
|
3A |
ca.90cm² |
ja |
ja |
nein |
ja |
|
5A |
ca.150cm² |
ja |
ja |
ja |
ja |
Sicherheitshinweise:
- Das Gerät darf nur an ein Stromnetz angeschlossen werden, dessen Spannung, und Frequenz mit den Angaben auf dem Typenschild des Gleichrichters übereinstimmen.
- Den Netzstecker nie an der Zuleitung (Kabel) aus der Steckdose ziehen!
- Das Gerät nicht in Betrieb nehmen wenn die Zuleitung beschädigt ist, das Gehäuse oder andere sichtbare Beschädigungen aufweist.
- Sich bewegende oder stromführende Teile sind aus funktionellen Gründen nicht abgedeckt, seien Sie deswegen vorsichtig.
- Verwenden Sie beim Umgang mit Elektrolyten Schutzhandschuhe und passende Kleidung.
- Das Gerät sofort bei Rauch oder brenzligen Geruch ausschalten.
- Vor Wartung oder Reinigung darauf achten, das das Gerät ausgeschaltet und der Netzstecker gezogen ist.
- Reparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Eingriffe können erhebliche Gefahren entstehen. Wenden Sie sich bei einer nötigen Reparatur an Ihren Händler oder den Hersteller.
- Greifen Sie nicht in die Elektrolytflüssigkeit.
- Sorgen Sie für ausreichende Lüftung, nicht rauchen oder essen. Halten Sie das Gerät von Kindern fern
- Bei Nichtgebrauch verwahren Sie bitte den Elektrolyt im Originalbehälter oder in einem geschlossenem, dunklen Gefäß auf.
Allgemeine Hinweise:
- Gerät und Wannen nur mit Spülmittel und Wasser säubern. Keine Lösungsmittel verwenden. Säubern Sie nach Verwendung des Gerätes die Galvanisierwanne/n und Anode/n. Die Anoden werden nach Bedarf mit unseren Schleifpads oder Stahlwolle der Größe 0 gesäubert.
- Wenn keine Stromstärke, bzw. die Stromdichte erreicht wird: Elektrolyt erneuern, Anode, Kathode oder Kontakte reinigen und überprüfen
- Blättert die aufgebrachte Galvanikschicht ab, war eventuell das Objekt nicht genug entfettet oder die Stromdichte zu hoch
- Sieht die aufgebrachte neue Galvanikschicht dunkel oder braun aus, war eventuell der Strom zu hoch
- Ist der Überzug rau und porig, ist das Bad verunreinigt, Bad säubern oder ersetzen
So wird Antikes wieder schön und altes wieder glänzend
… innovativ und effektiv ...
Galvanisieren ist trotz Niedrigspannung nicht ungefährlich und kann bei unsachgemäßer Durchführung, gesundheitliche Folgen haben! Die Benutzung des Galvanisationsgerätes erfolgt auf eigene Gefahr. Ferroinstant übernimmt keine Haftung für Schäden jeglicher Art
Zur Beachtung:
Das gesamte Dokument ist urheberrechtlich geschützt und geistiges Eigentum des Verfassers! Es darf zu privaten Zwecken kopiert und weitergegeben werden, sofern es vollständig und unverändert bleibt. Jegliche Veröffentlichung (Internet, Medien), oder insbesondere der kommerziellen Nutzung, bedarf der schriftlichen Zustimmung des Autors.
© 2019 Firma FERROINSTANT Ausgabe 7/2501
Technische Änderungen vorbehalten.
